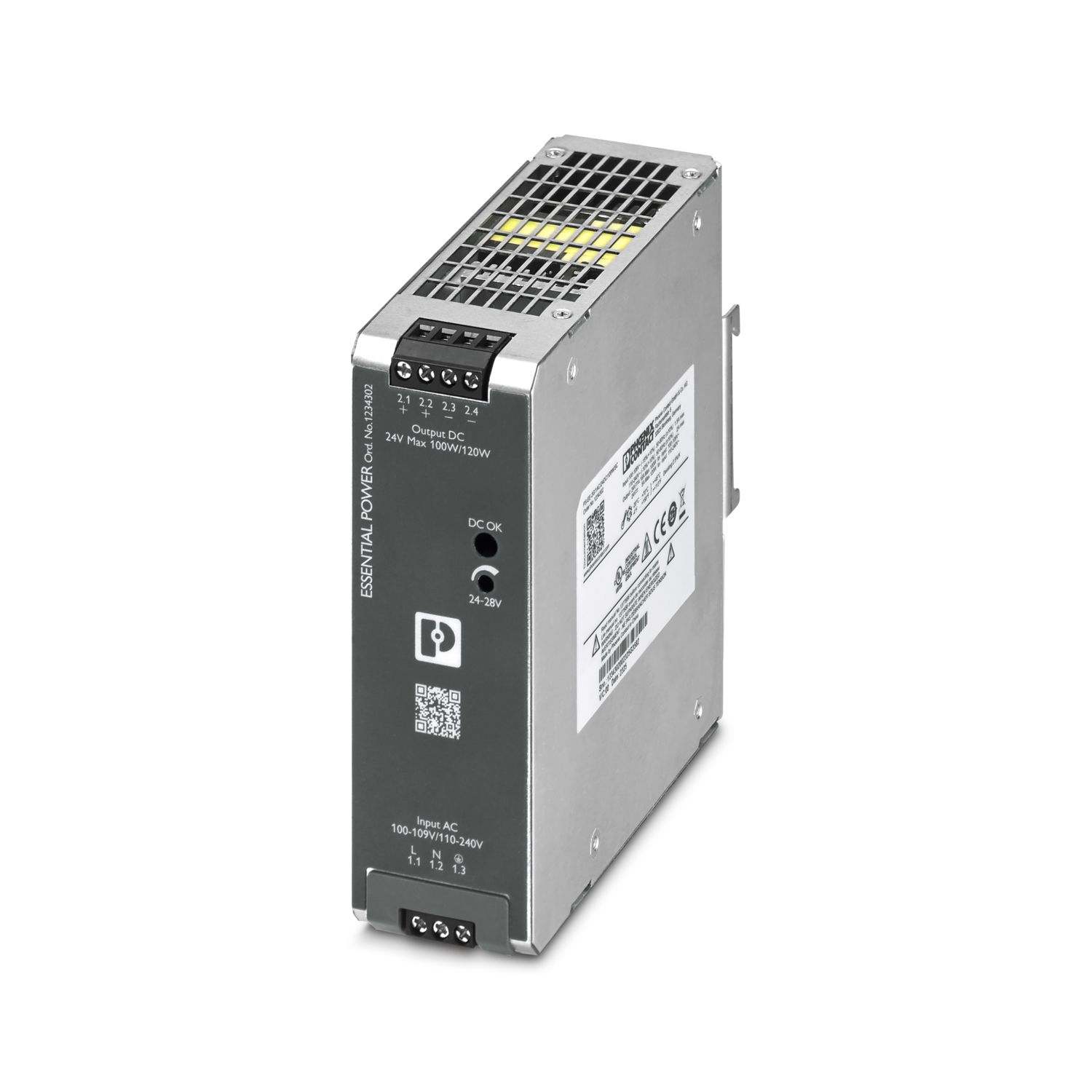

Fonte de Alimentação Chaveada Phoenix Contact PS-EE-2G/1AC/24DC/120W/SC – 1234302
Fonte de Alimentação Chaveada Phoenix Contact PS-EE-2G/1AC/24DC/120W/SC – 1234302 - Imagem 2
Fonte de Alimentação Chaveada Phoenix Contact PS-EE-2G/1AC/24DC/120W/SC – 1234302 - Imagem 3

Fonte de Alimentação Chaveada Phoenix Contact PS-EE-2G/1AC/24DC/120W/SC – 1234302

Categories: , Tags: , , , , , , Marca:

Product Description

📌 CÓDIGO NCM (Sugerido):

8504.40.90 – Conversores estáticos (fontes chaveadas para montagem em trilho DIN).
(Sujeito à confirmação com a contabilidade)

🔧 Especificações Técnicas

✅ Características Gerais:

  • Fabricante: Phoenix Contact

  • Série: ESSENTIAL POWER

  • Tipo: Fonte chaveada primária (Switched-mode power supply)

  • Montagem: Trilho DIN NS 35 (EN 60715)

✅ Dados de Entrada (AC):

  • Tensão de Entrada Nominal: 100 V AC … 240 V AC

  • Frequência: 50 Hz … 60 Hz (±10%)

  • Corrente de Pico (Inrush): 43 A (típica, a 25 °C)

  • Fusível Interno: 3,15 A (rápido, para proteção do dispositivo)

  • Configuração da Rede: TN, TT, IT (com PE)

✅ Dados de Saída (DC):

  • Tensão de Saída: 24 V DC

  • Faixa de Ajuste da Tensão: 24 V DC … 28 V DC

  • Corrente de Saída: 5 A (máx.)

  • Potência Nominal (PN): 120 W

  • Eficiência: 88% (típica a 230 V AC)

  • Proteções: Curto-circuito, sobrecarga (OCP), sobretensão (OVP), subtensão, sobreaquecimento (OTP)

✅ Sinalização e Conectividade:

  • LED Indicador: “DC OK” (verde) – acende quando a tensão de saída é > 15 V

  • Conexão: Bornes de parafuso (0,5 … 2,5 mm² na entrada / 1 … 2,5 mm² na saída)

  • Conexão em Paralelo: Sim (para redundância ou aumento de potência, com diodo)

✅ Características Físicas:

  • Grau de Proteção: IP20

  • Temperatura de Operação: -20 °C … 70 °C

  • Derating: Redução de 2,5%/K acima de 45 °C

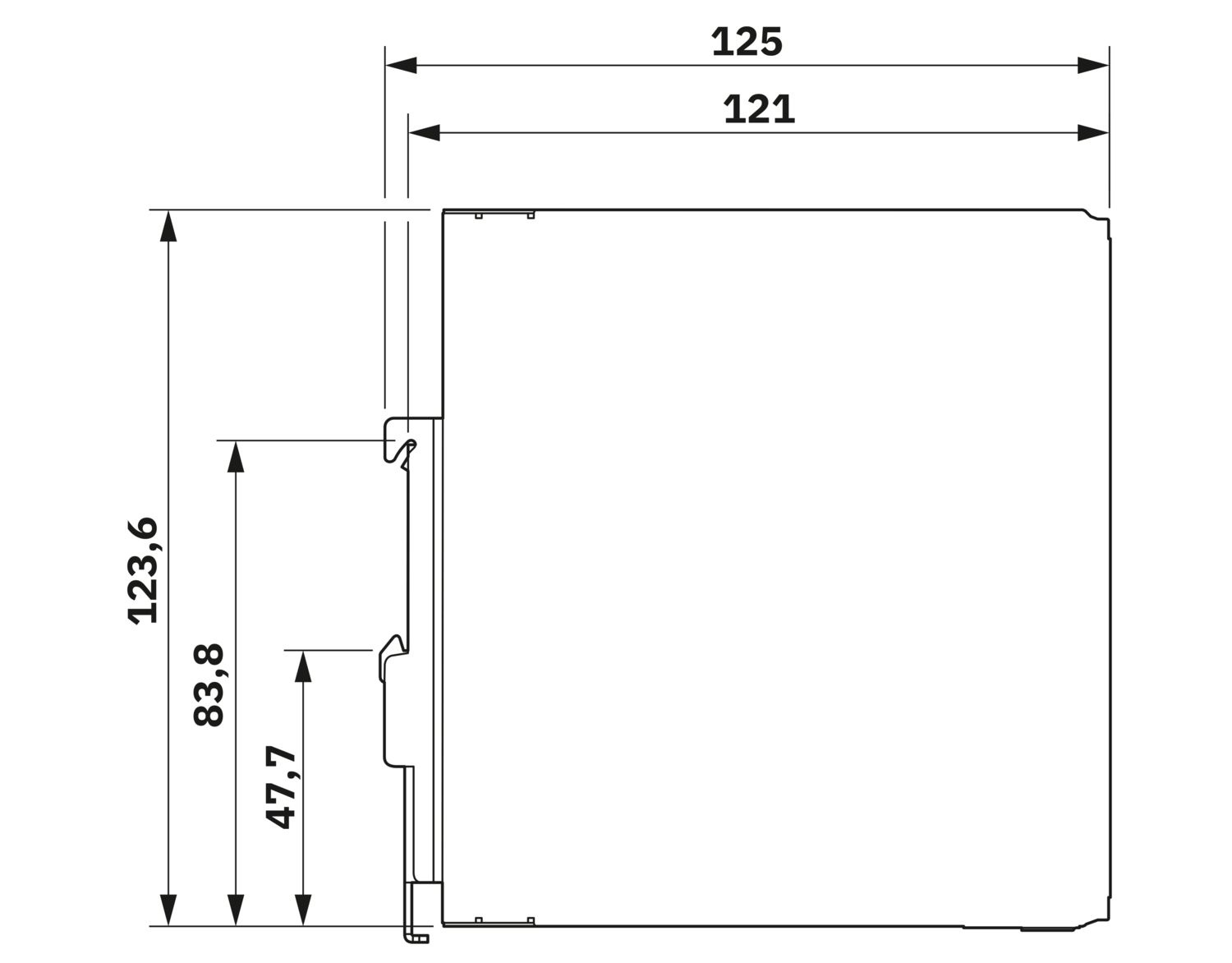

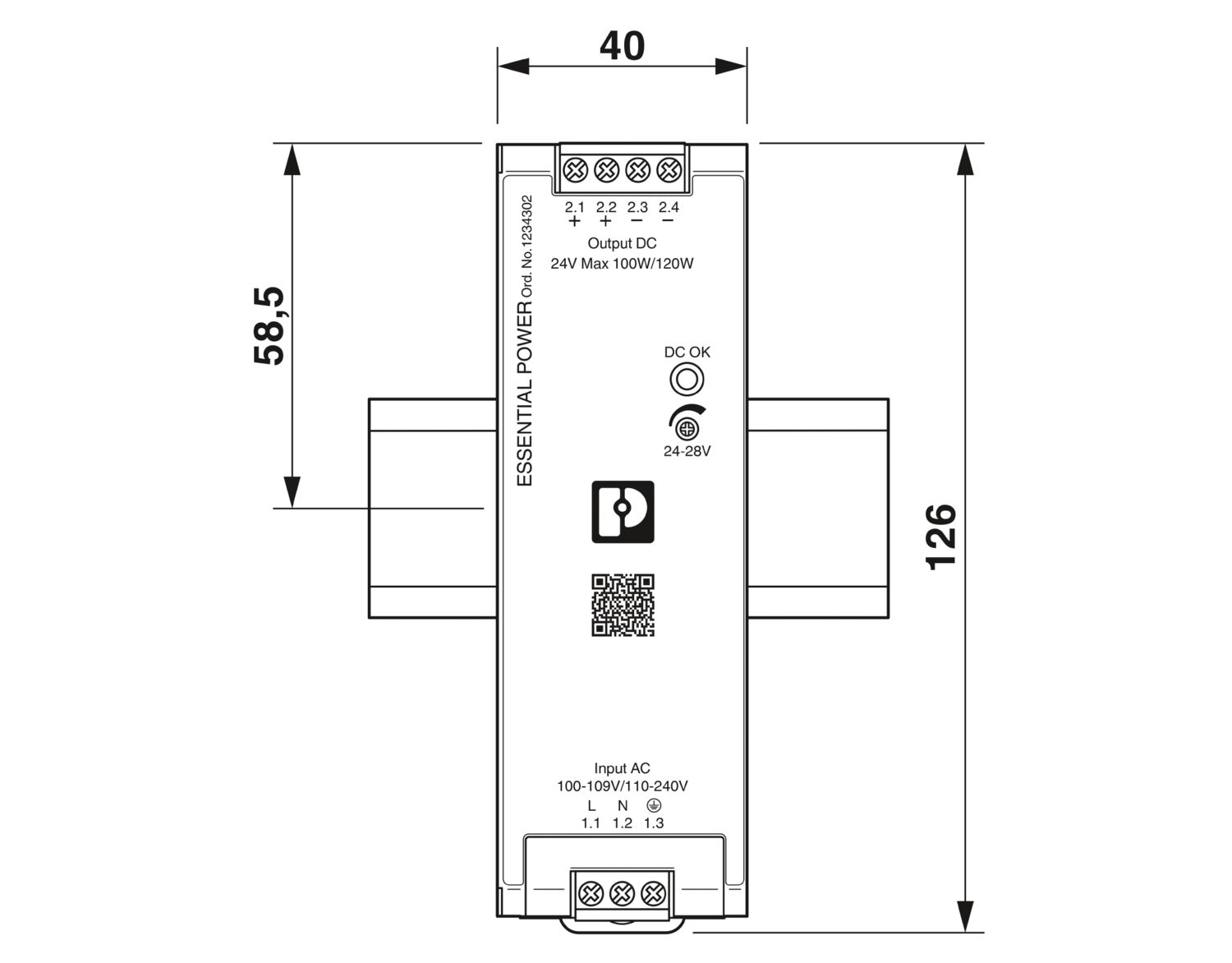

  • Dimensões (L x A x P): 40 mm x 124 mm x 125 mm

  • Peso: Aprox. 0,71 kg

🛠️ Aplicações Típicas

✔ Alimentação de controladores (CLPs), sensores e atuadores industriais
✔ Sistemas de automação predial e painéis elétricos
✔ Fornecimento de energia para sistemas de medição e controle

✅ Vantagens e Diferenciais

✔ Design Universal: Aceita uma ampla faixa de tensão de entrada (100-240V AC) .
✔ Construção Robusta: Carcaça em metal com alto MTBF (>2.000.000 horas) para ambientes industriais .
✔ Instalação Simplificada: Montagem em trilho DIN com conexão por parafuso .
✔ Flexibilidade: Permite ajuste da tensão de saída e conexão em paralelo ou série para diferentes necessidades do sistema .

⚠️ Observações

  1. Garantia: 12 meses (fabricante).

  2. Certificações: Produto com certificações CE, UL e CB .

  3. Validade: Especificações sujeitas a alterações sem aviso prévio. Sempre verifique a compatibilidade com o seu sistema antes da compra.

  4. Documentação: Manuais e dados adicionais disponíveis no site oficial do fabricante
