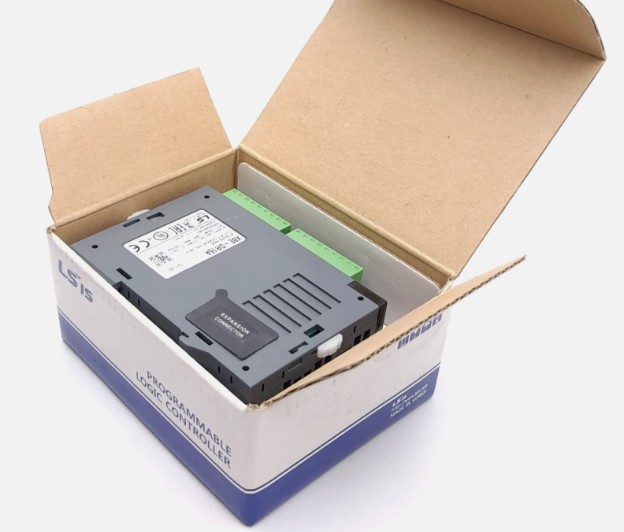

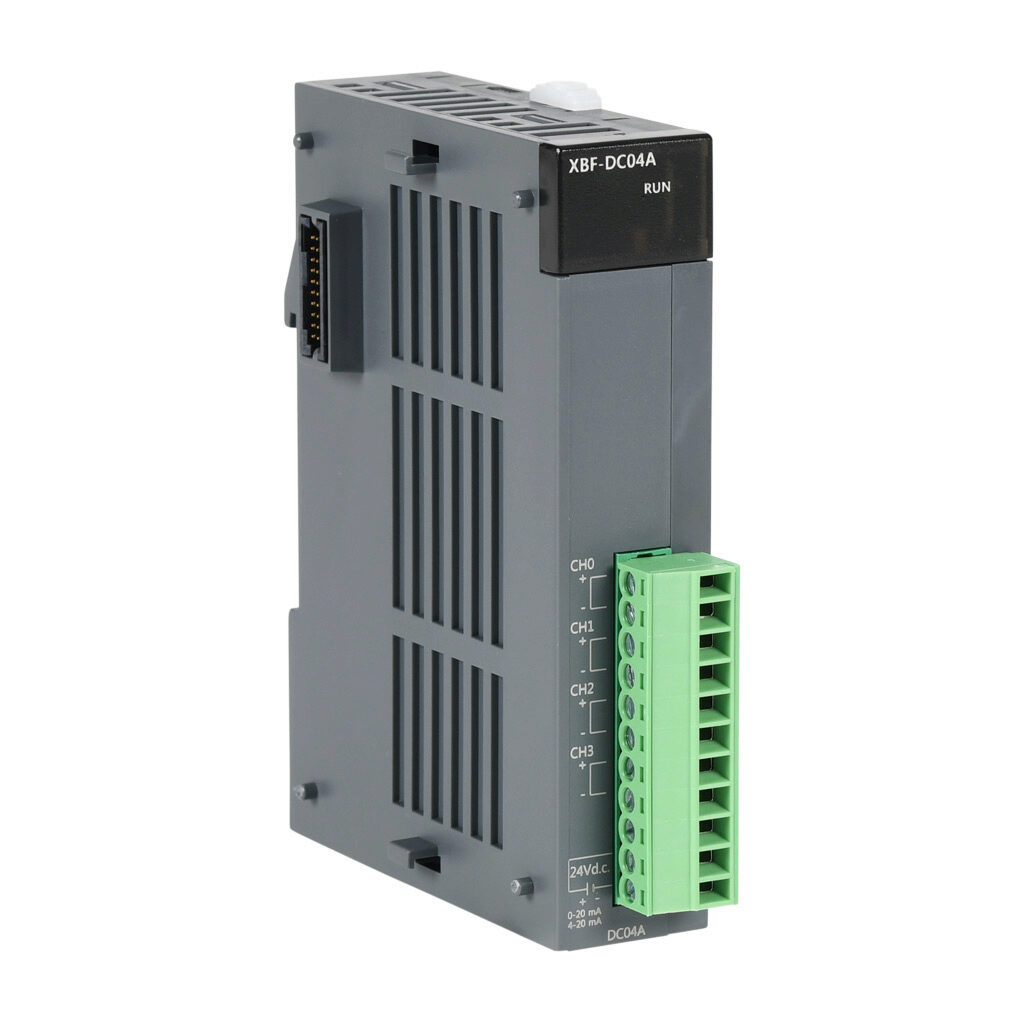

Módulo de Saída Analógica LS ELECTRIC XBF-DC04A – (4 Canais de Corrente / Resolução de 12 bits / Série XGB)

Product Description

🔧 Especificações Técnicas

✅ Características Gerais:

• Fabricante: LS ELECTRIC (Coreia do Sul)

• Série: XGB – Módulo de Expansão Analógica

• Tipo: Saída Analógica de Corrente

• Nº de Canais: 4

• Resolução: 12 bits (1/4000)

• Precisão: ±0,5% ou menor

✅ Faixas de Saída:

• Sinal de Corrente: 0-20 mA / 4-20 mA

• Resistência de Carga: 510 Ω ou inferior

• Resolução Máxima: 5 μA/passo

✅ Dados Digitais (Formatos):

• Valor sem sinal: 0 ~ 4000

• Valor com sinal: -2000 ~ 2000

• Valor preciso: 400-2000 / 0-2000

• Valor percentual: 0 ~ 1000

✅ Consumo Elétrico:

• Interno (5V DC): 110 mA

• Externo (24V DC): 120 mA

✅ Características Físicas:

• Grau de Proteção: IP20

• Dimensões (L x A x P): 20 x 90 x 63 mm

• Peso: 70 g

• Montagem: Trilho DIN TS35

• Conexão: Bloco terminal 11 pinos (parafuso)

• Cabo Recomendado: AWG22 (0,3 mm²) ou superior

✅ Compatibilidade e Certificações:

• Unidades Base: XBC “SU”, “H”, “ULTRA”, XBM “S”

• Máximo de Módulos: 7 (SU/S) / 10 (H/ULTRA)

• Isolamento: Optoacoplador entre terminais e fonte (canais não isolados entre si)

• Normas: IEC 61131-2, CE, cULus

---

🛠️ Aplicações Típicas

✔ Controle de válvulas proporcionais (posicionamento preciso)
✔ Inversores de frequência via sinal 4-20 mA
✔ Atuação de registros motorizados e atuadores
✔ Controladores PID para processos contínuos
✔ Sistemas de automação predial e HVAC

---

✅ Vantagens do Módulo

✔ Alta Densidade: 4 canais em apenas 20 mm de largura
✔ Versatilidade: Seleção por canal entre 0-20mA e 4-20mA via software
✔ Integração Nativa: Compatível com CLPs LS XGB sem hardware adicional
✔ Alta Precisão: Resolução de 5μA/passo para controle fino de processos
✔ Custo-Benefício: Ideal para aplicações de controle com múltiplas saídas



📦 Informações para Pedido

Acessórios Recomendados (Vendidos Separadamente):

• Bloco de terminais sobressalente: XGB-CON-11P

• Fonte 24V DC: Para alimentação externa do módulo
