Product Description
Descrição do Produto:

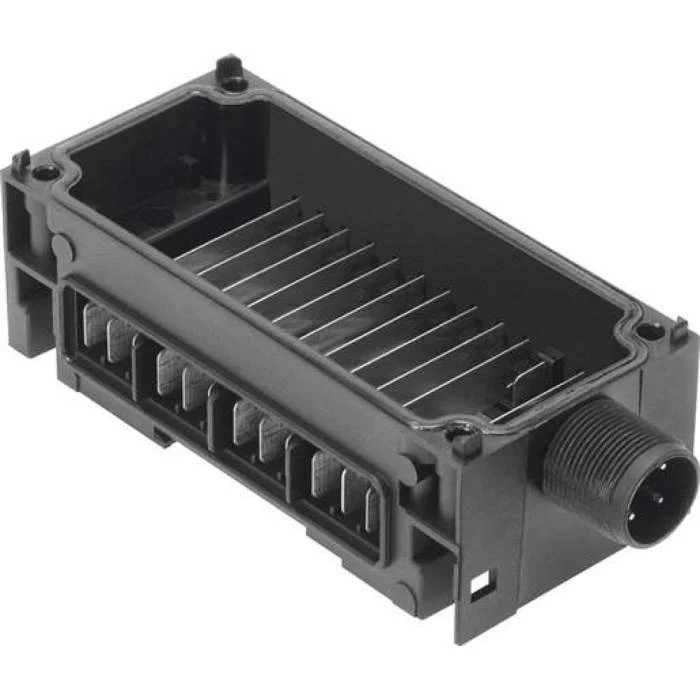

O CPX-GE-EV-S é um módulo de válvulas eletropneumáticas compacto da plataforma Festo CPX, projetado para automação industrial de alta densidade. Oferece 16 saídas digitais para controle de válvulas proporcional com integração direta a sistemas Fieldbus.
🔧 ESPECIFICAÇÕES TÉCNICAS
✅ Características Principais:
-
Tipo: Módulo de Válvulas Eletropneumáticas
-
Número de Saídas: 16 (1,5 A cada)
-
Tensão de Operação: 24 VDC (±10%)
-
Protocolo de Comunicação: Ethernet/IP™
-
Consumo de Corrente: Máx. 4 A (total)
✅ Conectividade:
-
Interface Fieldbus: 2 x M12 (5-pinos)
-
Conexão Pneumática: G1/8
-
Vazão Nominal: 120 l/min (Δp = 0,5 bar)
✅ Compatibilidade:
-
Plataforma: Festo CPX
-
Válvulas Compatíveis: Séries MPA, VPWP, VUVG
-
Software: Festo Motion Designer
✅ Dados Ambientais:
-
Grau de Proteção: IP65
-
Temperatura de Operação: 0°C a +50°C
-
Umidade Relativa: 10% a 95% (sem condensação)
🛠️ APLICAÇÕES TÍPICAS
✔ Sistemas de acionamento pneumático preciso
✔ Linhas de montagem automatizadas
✔ Máquinas packaging e robótica colaborativa
✔ Controle de posicionamento proporcional
✔ Integração em redes Ethernet/IP
✅ VANTAGENS
✔ Alta densidade de válvulas em espaço reduzido
✔ Tempo de resposta ultrarrápido (< 2 ms)
✔ Diagnóstico inteligente via software
✔ Montagem direta em perfis CPX
✔ Projeto modular para expansão simplificada
📦 INFORMAÇÕES PARA PEDIDO
-
Fabricante: Festo
-
Código: 195746
-
Peso: 0,8 kg
-
Dimensões: 32 x 104 x 119 mm
-
Normas: IEC 61326-3-1, UL 508
Disponibilidade:
-
Distribuidores autorizados Festo
-
Estoques no Brasil (consulte prazos)
⚠️ OBSERVAÇÕES
-
Requer fonte 24VDC estabilizada
-
Para operação completa, necessita:
-
Barramento pneumático CPX
-
Cabo M12 Fieldbus (vendido separadamente)
-
-
Imagem técnica disponível no Catálogo Festo 2023
