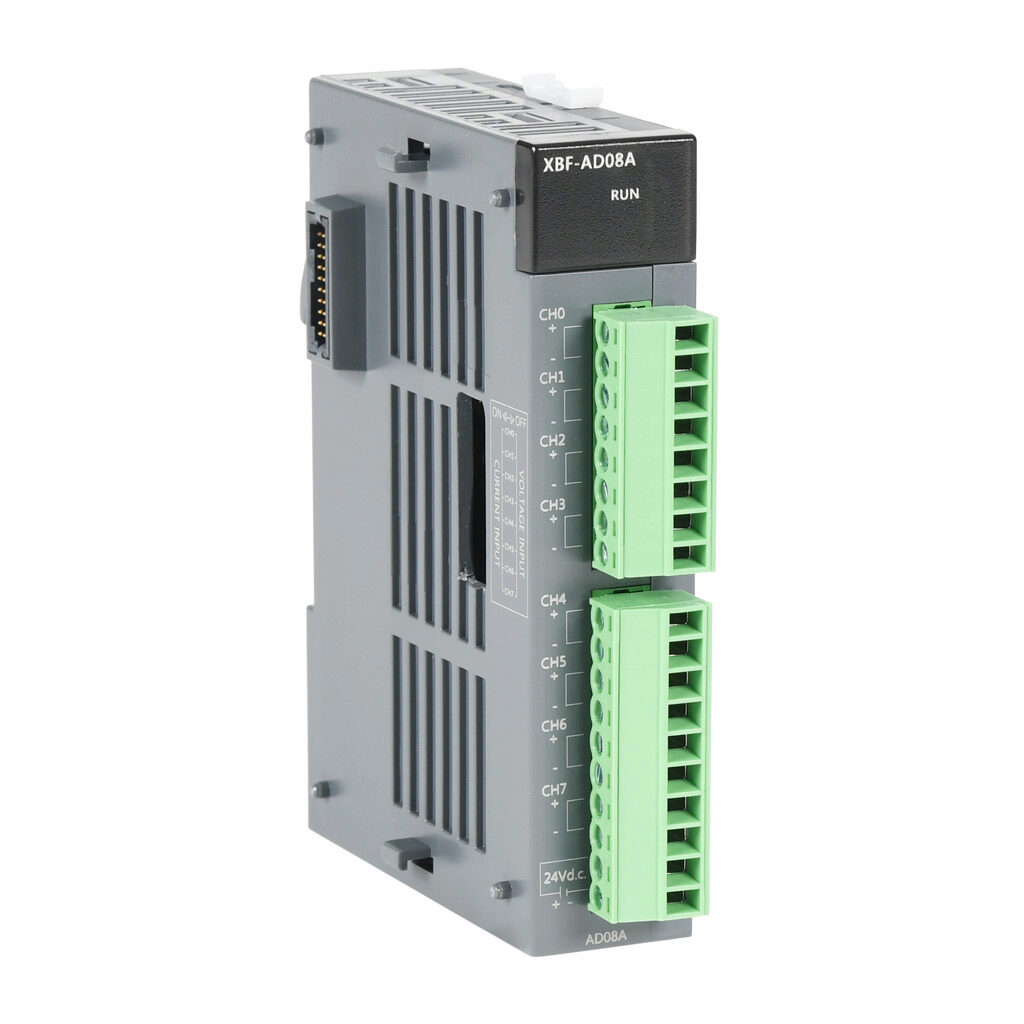

Módulo de Entrada Analógica LS ELECTRIC XBF-AD08A

Product Description

🔧 Especificações Técnicas

✅ Características Gerais:

• Fabricante: LS ELECTRIC (Coreia do Sul)

• Série: XGB – Módulo de Expansão Analógica

• Tipo: Módulo de Entrada Analógica de Corrente/Tensão

• Nº de Canais: 8

• Resolução: 12 bits (1/4000)

• Precisão: ±0,5% ou menor

✅ Faixas de Entrada (Selecionáveis por canal):

• Tensão: 0-10 VDC, 1-5 VDC, 0-5 VDC

• Corrente: 0-20 mA, 4-20 mA

• Resistência de Entrada: 1 MΩ (tensão) / 250 Ω (corrente)

✅ Dados Digitais (Formatos):

• Valor sem sinal: 0 ~ 4000

• Valor com sinal: -2000 ~ 2000

• Valor preciso: 0-1000 (0-10V) / 400-2000 (4-20mA), entre outros

• Valor percentual: 0 ~ 1000

✅ Desempenho e Funções:

• Velocidade de Conversão: 1,5 ms/canal

• Filtro Digital: 4-64.000 ms (configurável)

• Média: Média de tempo, contagem e móvel

• Detecção de Falha: Sinal de “fio partido” para 1-5V e 4-20mA

• Isolamento: Optoacoplador entre terminais e fonte (canais não isolados entre si)

✅ Consumo Elétrico:

• Interno (5V DC): 105 mA

• Externo (24V DC): 85 mA

✅ Características Físicas:

• Grau de Proteção: IP20

• Dimensões (L x A x P): 20 x 90 x 63 mm

• Peso: 81 g

• Montagem: Trilho DIN TS35

• Conexão: Bloco terminal 18 pinos (parafuso)

✅ Compatibilidade e Certificações:

• Unidades Base: Série XGB (XBC, XBM, XEC)

• Máximo de Módulos: 7 módulos especiais (SU/S) / 10 (H/ULTRA)

• Normas: IEC 61131-2, CE, cULus

---

🛠️ Aplicações Típicas

✔ Monitoramento de variáveis de processo (pressão, nível, vazão, temperatura) via sensores/transmissores
✔ Leitura de sinais de instrumentos de campo (válvulas, posicionadores)
✔ Sistemas de automação predial e HVAC
✔ Aquisição de dados industriais com múltiplos pontos de medição

---

✅ Vantagens do Módulo

✔ Alta Densidade: 8 canais em apenas 20 mm de largura, otimizando espaço no painel
✔ Versatilidade: Configuração individual por canal entre tensão e corrente via software
✔ Alta Precisão: Resolução de 1/4000 para medições confiáveis
✔ Recursos Avançados: Filtro digital, funções de média e detecção de fio partido
✔ Integração Nativa: Compatível com toda a linha de CLPs XGB da LS Electric
