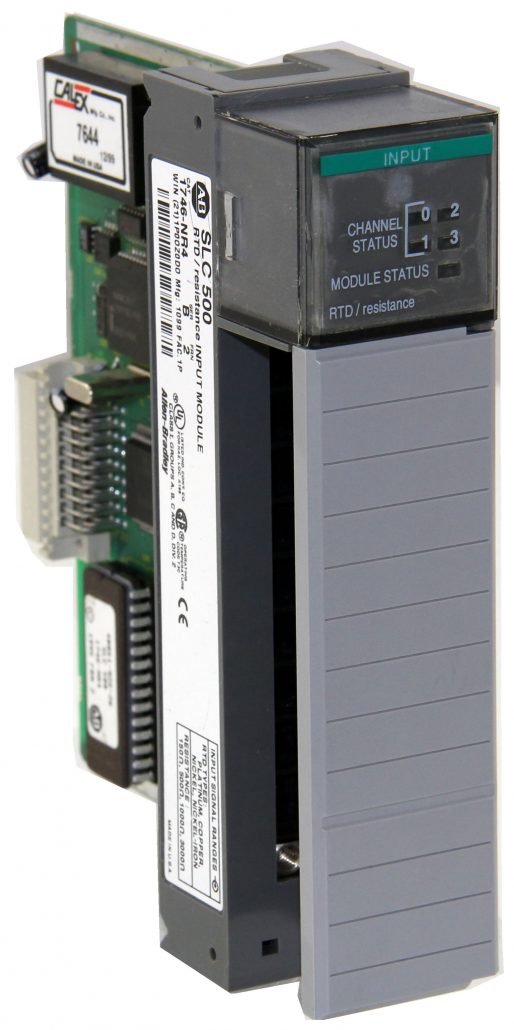

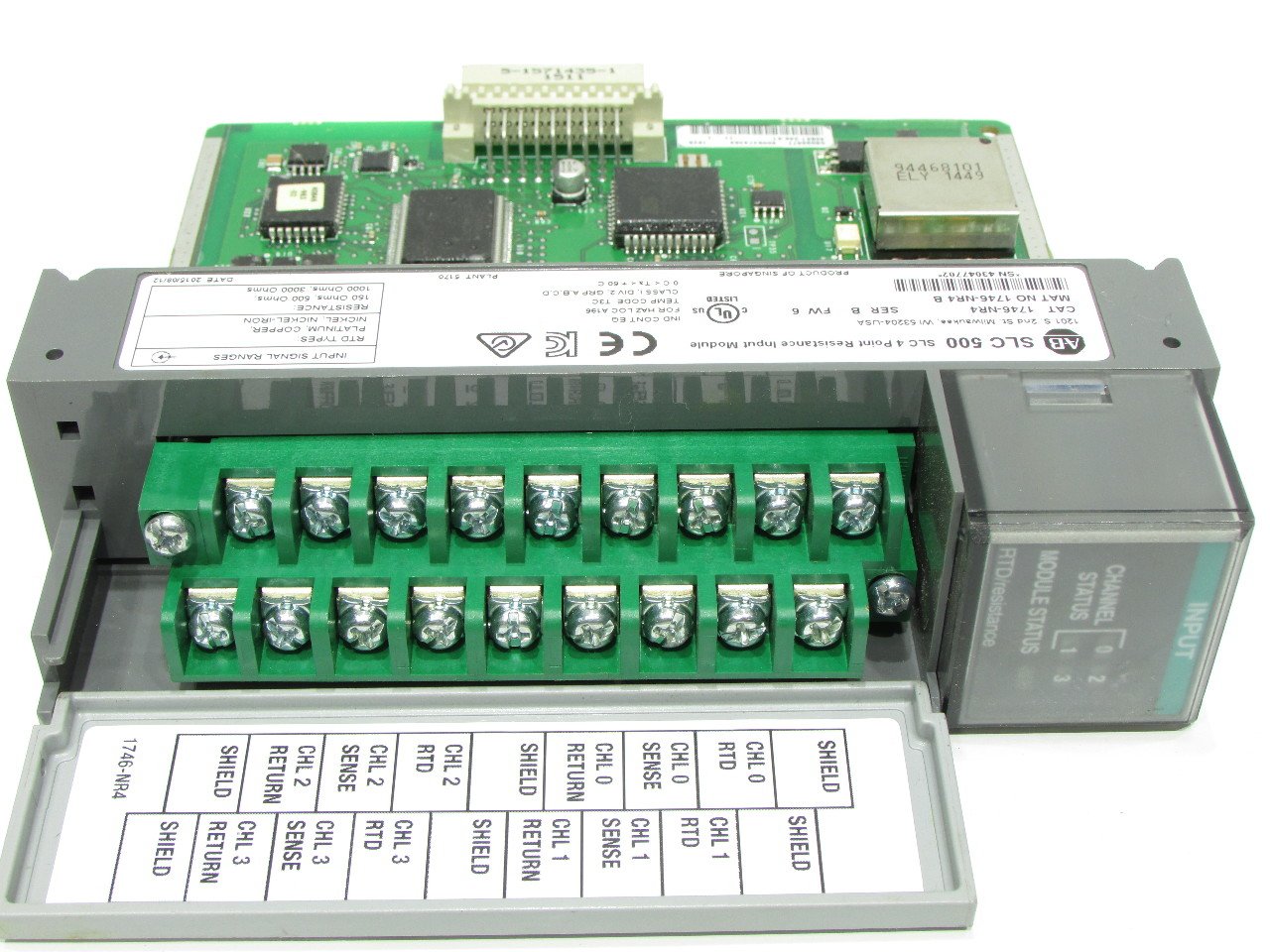

MÓDULO DE ENTRADA ANALÓGICA ALLEN-BRADLEY 1746-NR4 – 4 CANAIS – RTD/RESISTÊNCIA – SLC 500

Product Description

Descrição do Produto:
O 1746-NR4 da Allen-Bradley é um módulo de entrada analógica de 4 canais, projetado para aplicações industriais que requerem aquisição de sinais de temperatura via sensores RTD (Resistance Temperature Detector) ou medições de resistência. Compatível com a plataforma SLC 500, este módulo oferece flexibilidade na configuração de cada canal, permitindo a seleção entre diferentes tipos de RTD e faixas de resistência para atender às necessidades específicas de monitoramento e controle.​

🔧 ESPECIFICAÇÕES TÉCNICAS:

• Modelo: 1746-NR4

• Tipo de entrada: RTD/Resistência

• Número de canais: 4 (configuráveis individualmente)

• Tipos de RTD compatíveis:

  • Platina (385): 100, 200, 500, 1000 Ω

  • Platina (3816): 100, 200, 500, 1000 Ω

  • Cobre (426): 10 Ω

  • Níquel (618): 120 Ω

  • Níquel (672): 120 Ω

  • Níquel-Ferro (518): 604 Ω

• Faixas de resistência direta: 0–150 Ω, 0–300 Ω, 0–500 Ω, 0–1000 Ω

• Resolução: 0,01 °C

• Precisão típica: ±0,05% do intervalo total para RTDs de platina

• Método de conversão A/D: Modulação sigma-delta

• Frequências de filtro programáveis: 10 Hz, 50 Hz, 60 Hz, 250 Hz

• Tempo de atualização: 17 ms a 1,2 s (dependente da configuração do filtro)

• Consumo de corrente no backplane: 50 mA @ 5 V DC; 50 mA @ 24 V DC

• Isolamento: 500 V DC por 1 minuto entre entradas e terra/chassi e entre entradas e backplane

• Detecção de falhas: Detecção de circuito aberto, curto-circuito e valores fora de faixa

• Indicadores LED: 5 LEDs (1 para status do módulo e 4 para status dos canais)

• Montagem: Slot único em chassi SLC 500 (exceto slot 0)

• Temperatura de operação: 0 a 60 °C

• Temperatura de armazenamento: -40 a 85 °C

• Dimensões (A x L x P): Aproximadamente 145 x 35 x 120 mm

• Peso: Cerca de 350 g

• Código NCM: 8537.10.90​

🛠️ APLICAÇÕES COMUNS:

• Monitoramento de temperatura em processos industriais

• Aquisição de dados de sensores RTD em sistemas de controle

• Medições de resistência em aplicações de automação

• Integração em painéis de controle com a plataforma SLC 500​

✅ DESTAQUES:

✔ Quatro canais independentes configuráveis para RTD ou resistência
✔ Alta resolução e precisão para medições confiáveis
✔ Compatível com uma variedade de sensores RTD e faixas de resistência
✔ Detecção automática de falhas nos sensores
✔ Produto original Allen-Bradley, referência em automação industrial
