Descrição do Produto:

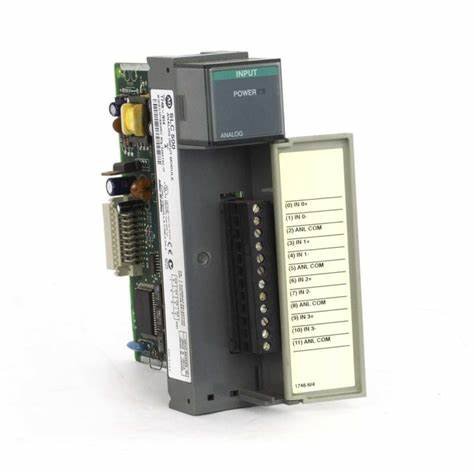

O 1746-NI4 da Allen-Bradley é um módulo de entrada analógica de 4 canais, projetado para aplicações industriais que requerem aquisição de sinais analógicos de tensão ou corrente. Compatível com a plataforma SLC 500, este módulo oferece flexibilidade na configuração de cada canal, permitindo a seleção entre diferentes faixas de entrada para atender às necessidades específicas de monitoramento e controle.
🔧 ESPECIFICAÇÕES TÉCNICAS:
-
Modelo: 1746-NI4
-
Tipo de entrada: Analógica (tensão ou corrente)
-
Número de canais: 4 (configuráveis individualmente)
-
Faixas de entrada por canal:
-
Tensão: ±10 V DC, 0–10 V DC, 0–5 V DC, 1–5 V DC
-
Corrente: ±20 mA, 0–20 mA, 4–20 mA
-
-
Resolução: 16 bits (±32.768 contagens)
-
Precisão típica: ±0,365% do intervalo total
-
Isolamento: Não isolado entre canais; isolamento entre canais e backplane
-
Consumo de corrente no backplane: 35 mA @ 5 V DC; 85 mA @ 24 V DC
-
Montagem: Slot único em chassi SLC 500
-
Temperatura de operação: 0 a 60 °C
-
Dimensões (A x L x P): Aproximadamente 145 x 35 x 120 mm
-
Peso: Cerca de 350 g
-
Código NCM: 8537.10.90
🛠️ APLICAÇÕES COMUNS:
-
Monitoramento de sensores analógicos (temperatura, pressão, nível, etc.)
-
Aquisição de dados em sistemas de controle de processos
-
Integração em painéis de automação industrial
-
Sistemas de supervisão e controle (SCADA)
✅ DESTAQUES:
✔ Quatro canais independentes configuráveis para tensão ou corrente
✔ Alta resolução de 16 bits para medições precisas
✔ Compatível com a família de controladores SLC 500
✔ Fácil integração e configuração via software de programação
✔ Produto original Allen-Bradley, referência em automação industria
