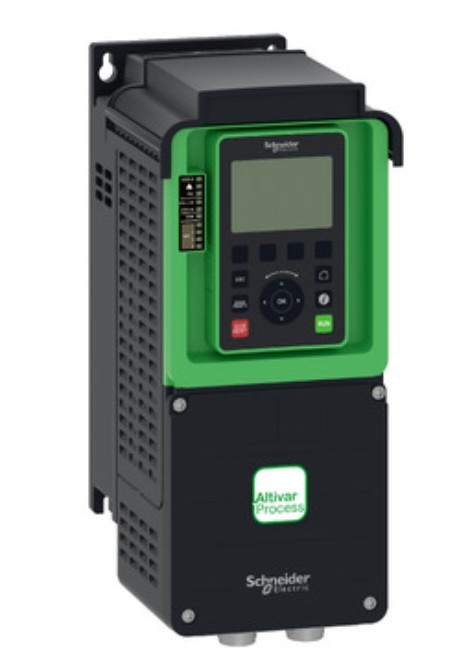

Inversor de frequência ATV630U30M3 - 3 kW - 200-240 VAC trifásico
Inversor de frequência ATV630U30M3 - 3 kW - 200-240 VAC trifásico - Imagem 2

Inversor de frequência ATV630U30M3 – 3 kW – 200-240 VAC trifásico

Categories: , Tags: , , , Marca:

Product Description

Cód: ATV630U30M3

🔧 ESPECIFICAÇÕES TÉCNICAS

✅ Dados Gerais:

  • Fabricante: Schneider Electric

  • Série: Altivar Process ATV600 (ATV630)

  • Aplicação: Processos industriais e utilidades (água, mineração, óleo e gás)

✅ Dados Elétricos:

  • Potência do Motor (Normal Duty): 3 kW / 4 HP

  • Potência do Motor (Heavy Duty): 2,2 kW / 3 HP (para sobrecarga de até 150%)

  • Tensão de Alimentação: 200…240 V AC (trifásica, 50/60Hz)

  • Corrente de Saída (Normal Duty): 13,7 A

  • Corrente de Saída (Heavy Duty): 11,2 A

  • Sobrecarga: 120% por 60s (Normal Duty) / 150% por 60s (Heavy Duty)

✅ Características Físicas:

  • Grau de Proteção: IP21 / UL Type 1

  • Montagem: Parede (vertical +/-10°)

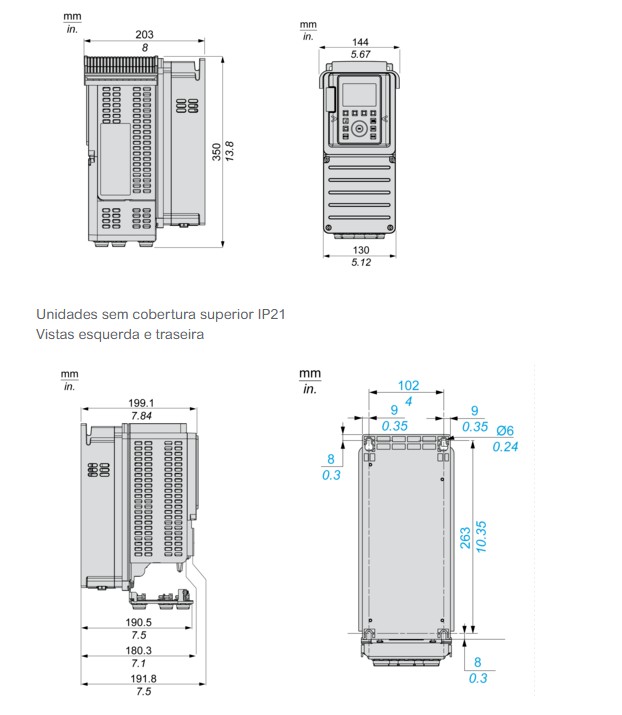

  • Dimensões (L x A x P): 144 mm x 350 mm x 203 mm

  • Peso: 4,5 kg

  • Refrigeração: Convecção forçada

✅ Controle e Comunicação:

  • Método de Controle:

    • Assíncrono (V/F, torque otimizado, torque variável/constante)

    • Síncrono (ímã permanente, relutância)

  • Faixa de Frequência: 0,1…500 Hz (saída) / 0,0001…0,5 kHz (ajuste)

  • Comunicação Integrada: 1x Ethernet (Modbus TCP) + 2x Modbus serial (RJ45)

  • Função de Segurança: STO (Safe Torque Off) SIL 3

✅ Entradas e Saídas (E/S):

  • Entradas Analógicas: 3 (configuráveis 0-10V / 0-20mA)

  • Entradas Digitais: 8 (PNP/NPN configurável, 2 de até 30kHz)

  • Saídas Analógicas: 2 (0-10V / 0-20mA)

  • Saídas a Relé: 3 (R1 programável como falha)

🛠️ APLICAÇÕES TÍPICAS

✔ Bombas e sistemas de tratamento de água/efluentes
✔ Ventiladores e exaustores industriais (HVAC)
✔ Esteiras e sistemas de movimentação de materiais
✔ Indústrias de mineração, óleo e gás, alimentos e bebidas

✅ VANTAGENS E DIFERENCIAIS

✔ Stop and Go: Economia de até 30% de energia em modo standby
✔ Monitoramento Avançado: Medição de energia e dashboard integrados
✔ Manutenção Preditiva: Acompanhamento de temperatura e desgaste de ventoinha
✔ Expansibilidade: Slots para módulos de comunicação (Profibus, Profinet, DeviceNet, CANopen, BACnet, etc.)
✔ Robustez: Projetado para ambientes agressivos com certificações ATEX Zone 2/22, DNV-GL e CSA

⚠️ OBSERVAÇÕES IMPORTANTES

  1. Filtro EMC: O modelo não possui filtro EMC interno (deve ser adquirido separadamente, se necessário).

  2. Acessórios: São vendidos separadamente (kit de ventoinha, terminal gráfico remoto, módulos de expansão E/S e de comunicação).

  3. Condições Ambientais: A operação acima de 50°C exige fator de redução de corrente (derating).

  4. Tensão de Entrada: Suporta variação de -15% a +10% da tensão nominal de 200-240V.
